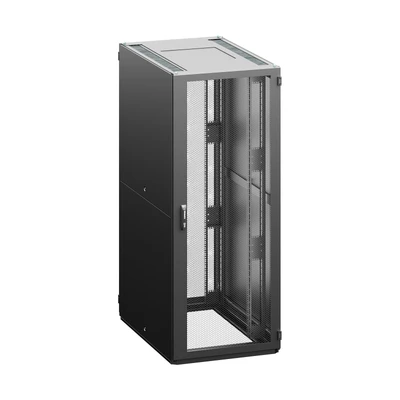

iSEVEN Flex RM7

Rozvaděč iSEVEN Flex RM7 s montovanou konstrukcí a nosností až 800 kg je určen tam, kde prostorová omezení přístupových cest neumožňují použít univerzální IT rozvaděč iSEVEN se svařovanou konstrukcí.

19" rozvaděče iSEVEN Flex RM7 byly navrženy tak, aby poskytly nepřekonatelný poměr ceny a užitné hodnoty i těm zákazníkům, kterým prostorová omezení přístupových cest neumožňovala zakoupit rozvaděč iSEVEN (RI7) se svařovanou konstrukcí. Pro snadnější transport byly proto rozvaděče iSEVEN Flex konstruovány jako montované. Dodávány jsou standardně ve 3-5 krabicích a díky tomu je transport na jakékoli místo hračkou.

V místě určení je lze následně dle návodu sestavit a získat tak plnohodnotný datový rozvaděč. Tento rozvaděč je ideální volbou pro instalační firmy a koncové zákazníky, kteří nechtějí trávit čas procházením nadměrného množství variací rozvaděče či konfigurací jeho produktového kódu. Po pečlivém výběru jsme proto připravili portfolio nejžádanějších rozměrových provedení s univerzálním designem a limitovanou množinu opcí.

Parametr Hodnota
Výška 21, 27, 42, 45U
Šířka 600 a 800 mm
Hloubka 600, 800 a 1 000 mm
Konstrukce Montovaná rámová konstrukce (spojuje se šrouby M6 – součástí dodávky) dodáváno nesmontované – montáž v místě instalace
Nosnost 800 kg
Dveře K dispozici 2 typy dveří (typ G; S) pro přední či zadní instalaci a 1 typ zadního panelu. Úhel otevírání dveří 180°, snadno zaměnitelný směr otevírání
Bočnice Snadno odnímatelné, vybavená zámkem

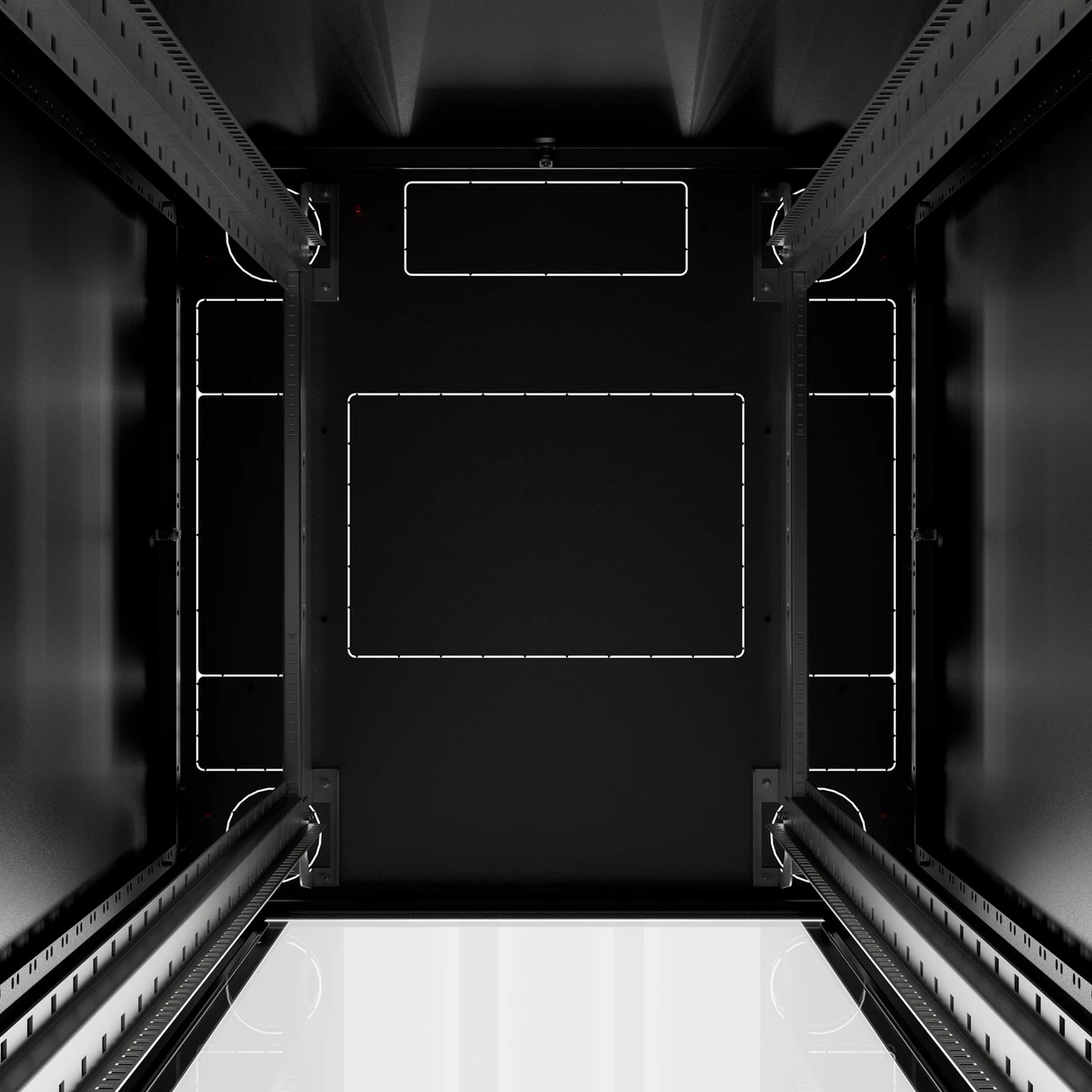

Horní a spodní kryty Otvory pro ventilační jednotku a kabelové vstupy, vylamovací provedení, počet závisí na konkrétním půdorysu
Lišty 2 páry posuvných 19" lišt L
IP krytí IP30
Barevné provedení RAL7035 a RAL9005
Standardní konfigurace

2 páry vertikálních 19" posuvných lišt L, značení jednotlivých instalační pozic včetně čísla pozice

2 nebo 3 páry držáků vertikálních lišt

1 pár bočních panelů se zámkem

přední skleněné dveře s pákovým jednobodovým zámkem, univerzální klíč 333,

zadní plechový panel s kabelovým vstupem pro vstup kabelů, univerzální klíč

plechové vylamovací záslepky kabelových vstupů a otvorů pro ventilační jednotky

zemnící sada,

28× montážní sada

Informace

Další konfigurace jsou k dispozici, více informací v přiloženém Data Sheetu. Rozvaděč je dodáván nesmontovaný v kartónových krabicích.
