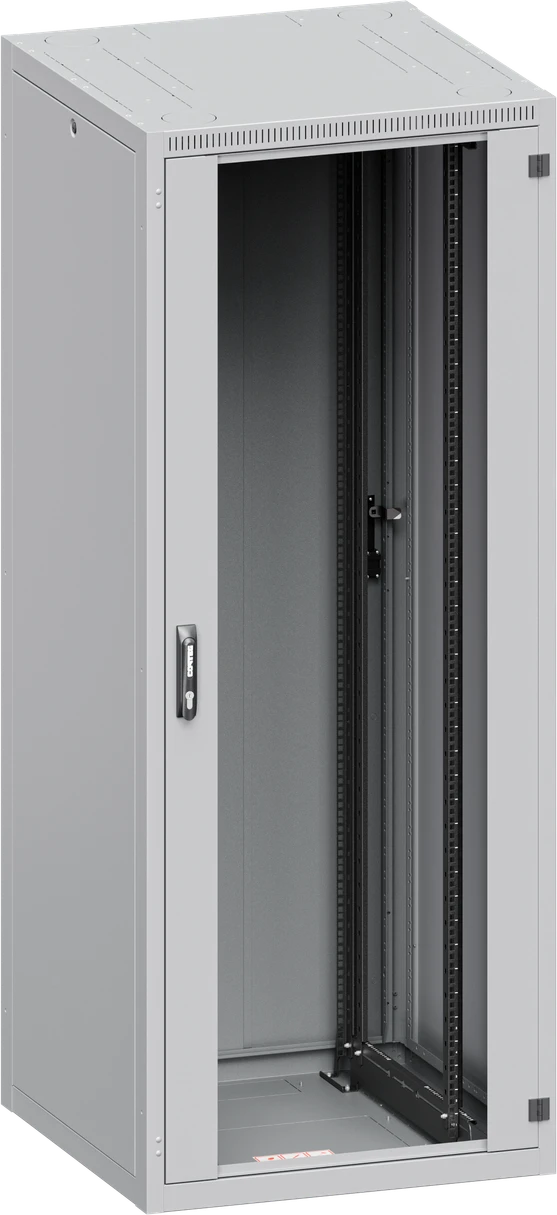

iSEVEN RI7

Datové Rozvaděče iSEVEN RI7 byly navrženy tak, aby poskytly nepřekonatelný poměr ceny, užitné hodnoty a kvality. Jedná se o univerzální rozvaděč s nosností až 800 kg.

Rozvaděč iSEVEN RI7 byl navržen tak, aby poskytl uživatelům nepřekonatelný poměr mezi cenou, užitnou hodnotou a kvalitou. Ideální pro instalační firmy a koncové zákazníky, kteří chtějí trávit méně času výběrem mezi různými možnostmi.

Po pečlivém průzkumu jsme připravili portfolio nejčastěji žádaných rozměrových provedení s univerzálním designem a limitovanou množinou opcí. iSEVEN je určen k užití v serverovnách, telekomunikačních ústřednách, ale i jako samostatně stojící. 19" Datový rozvaděč iSEVEN RI7 plně uspokojí potřeby bezpečného uložení aktivních prvků, vedení kabeláže, ventilace vzduchu a napájení instalované techniky. Množina opcí je redukována ve srovnáním s konfigurovatelnými rozvaděči PREMIUM.

HLAVNÍ VÝHODY:

  • Univerzální rozvaděč pro standardní každodenní použití v oblasti IT
  • K dispozici v 39 rozměrech
  • Předkonfigurovaný rozvaděč s mnoha dalšími možnostmi

Parametr Hodnota
Výška 15, 21, 27, 33, 42, 45 a 48U
Šířka 600 mm a 800 mm
Hloubka 600, 800, 1 000 mm ( na vyžádání i 1200 mm)
Nosnost 800 kg

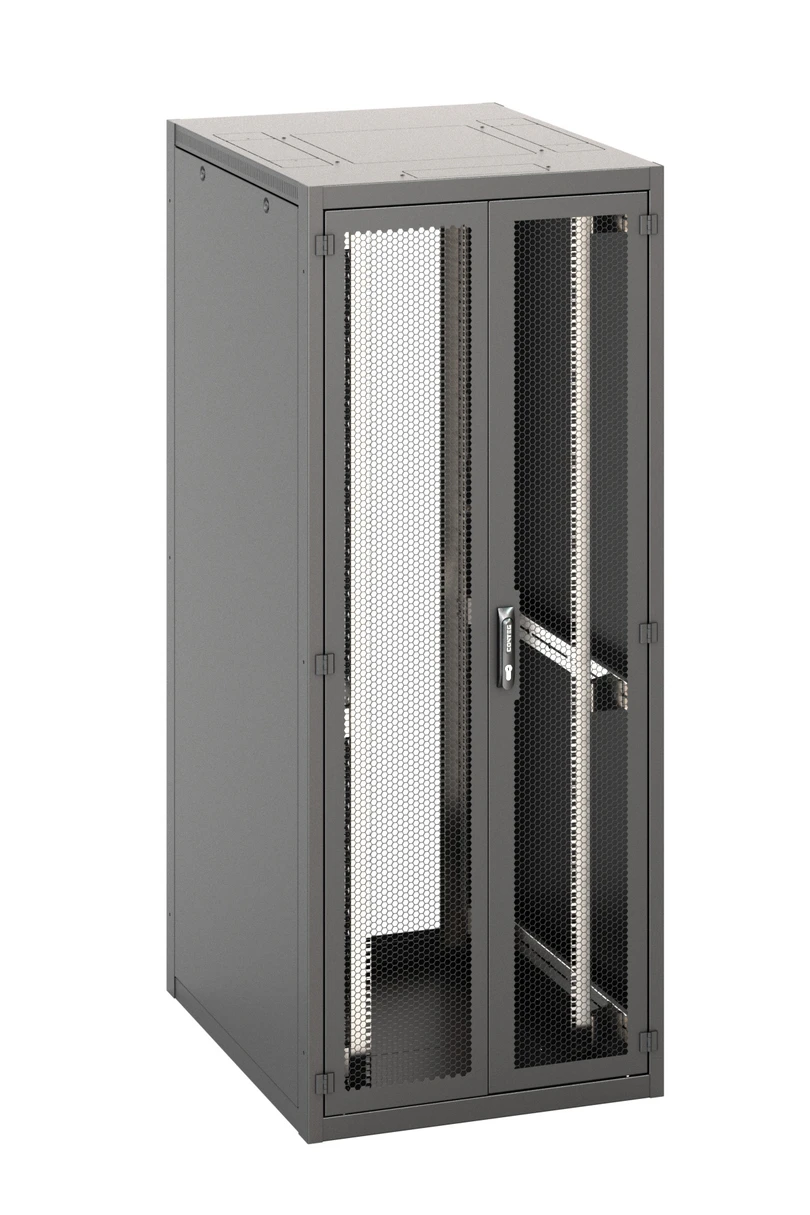

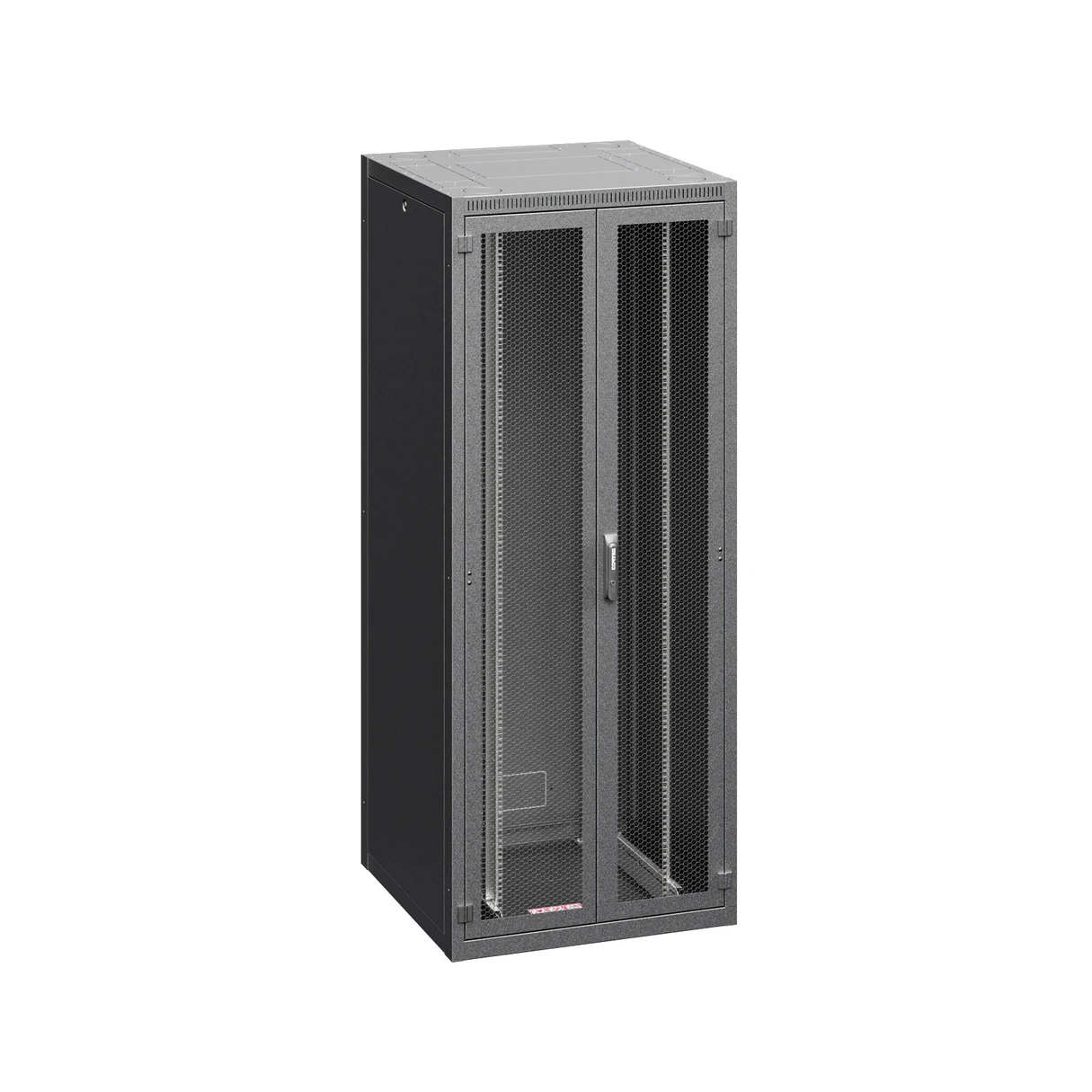

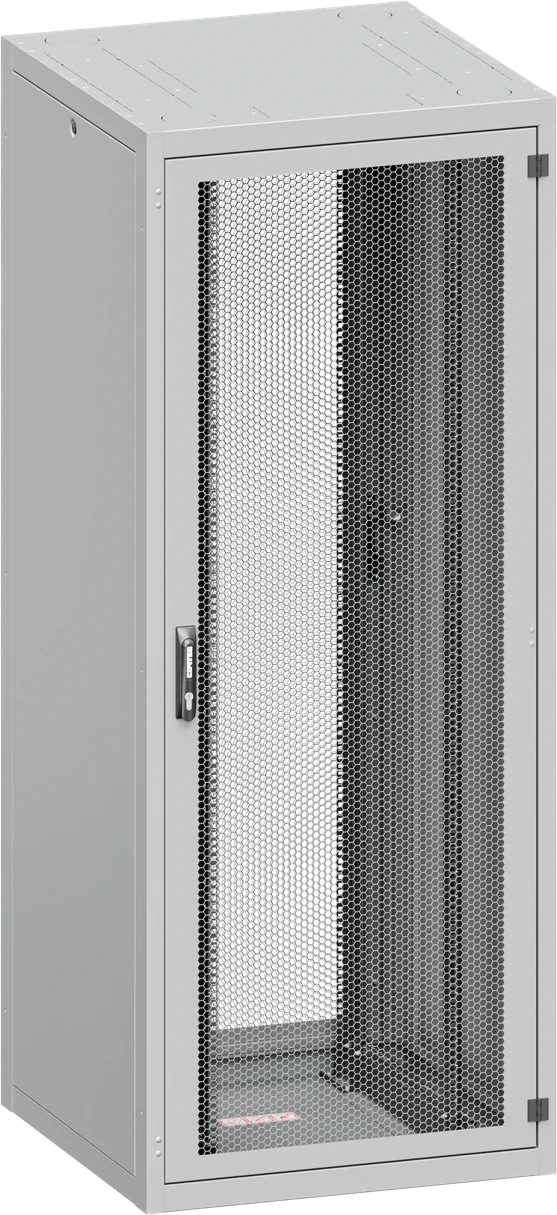

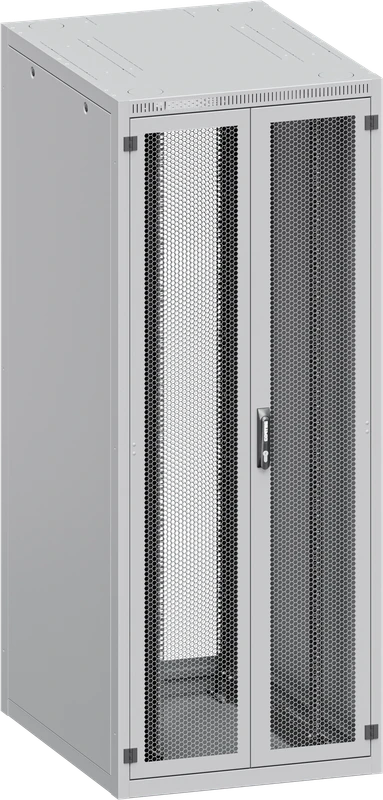

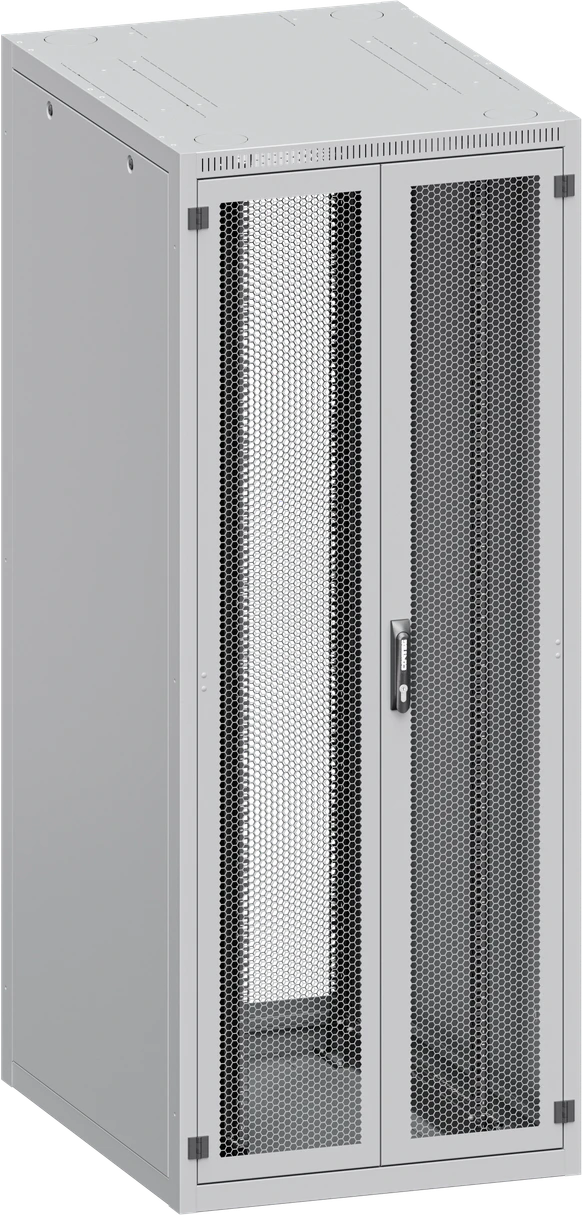

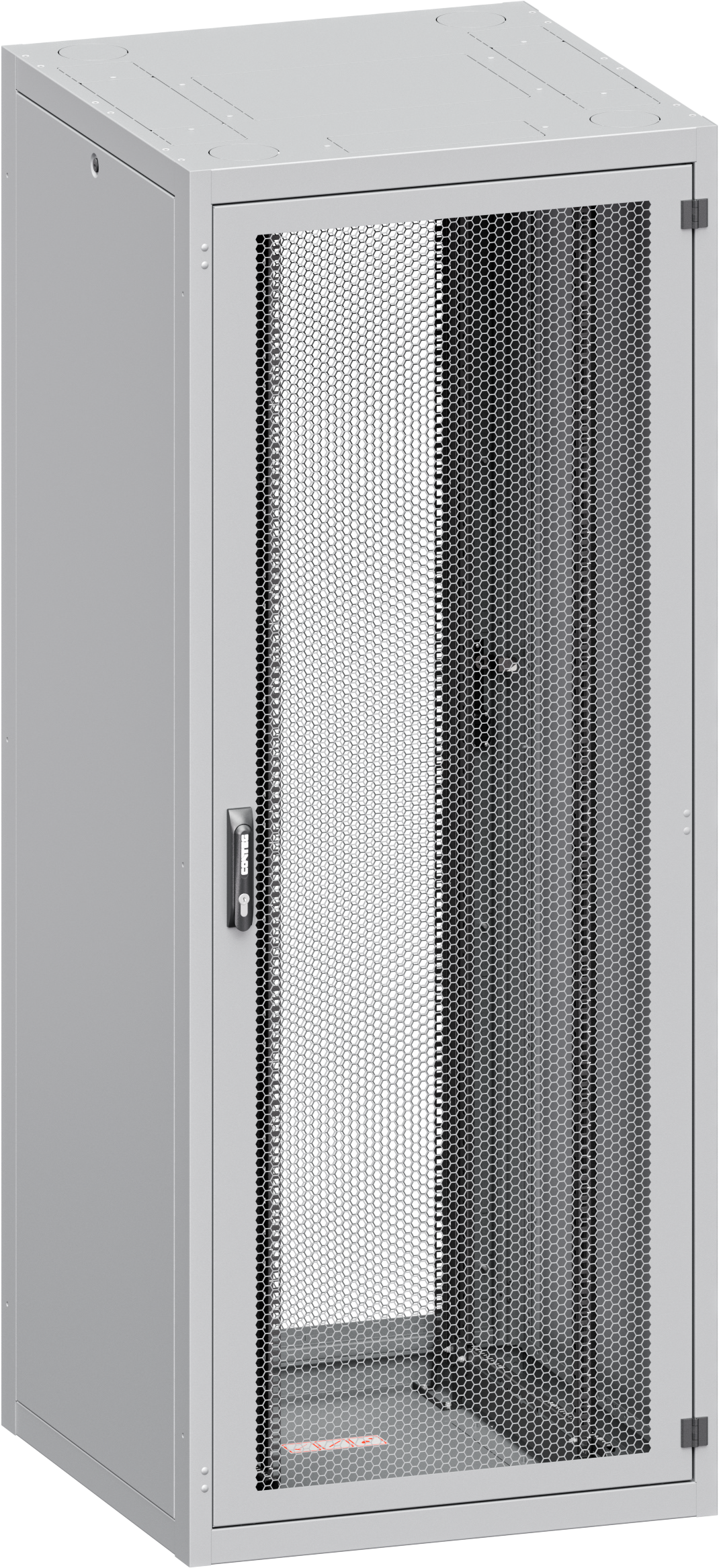

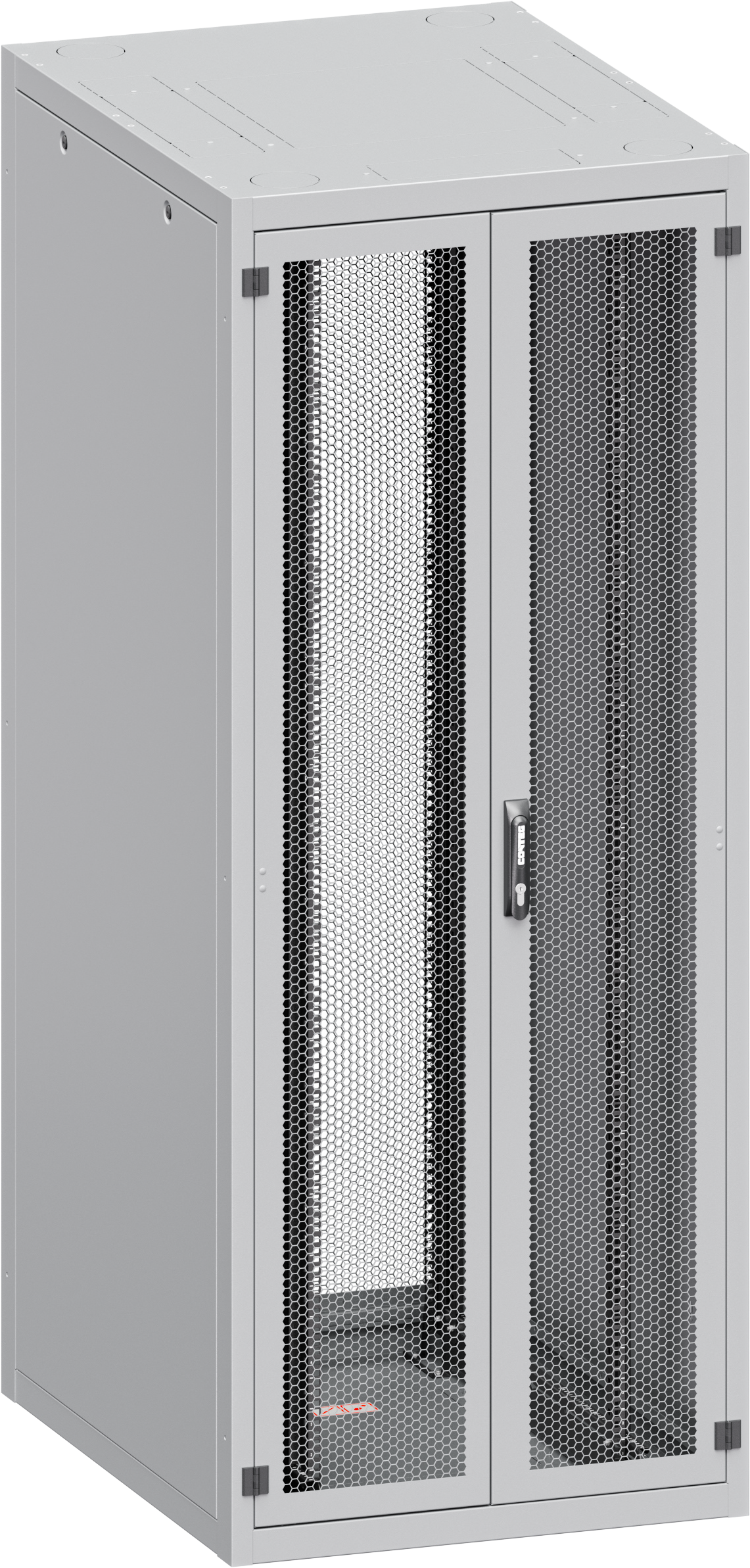

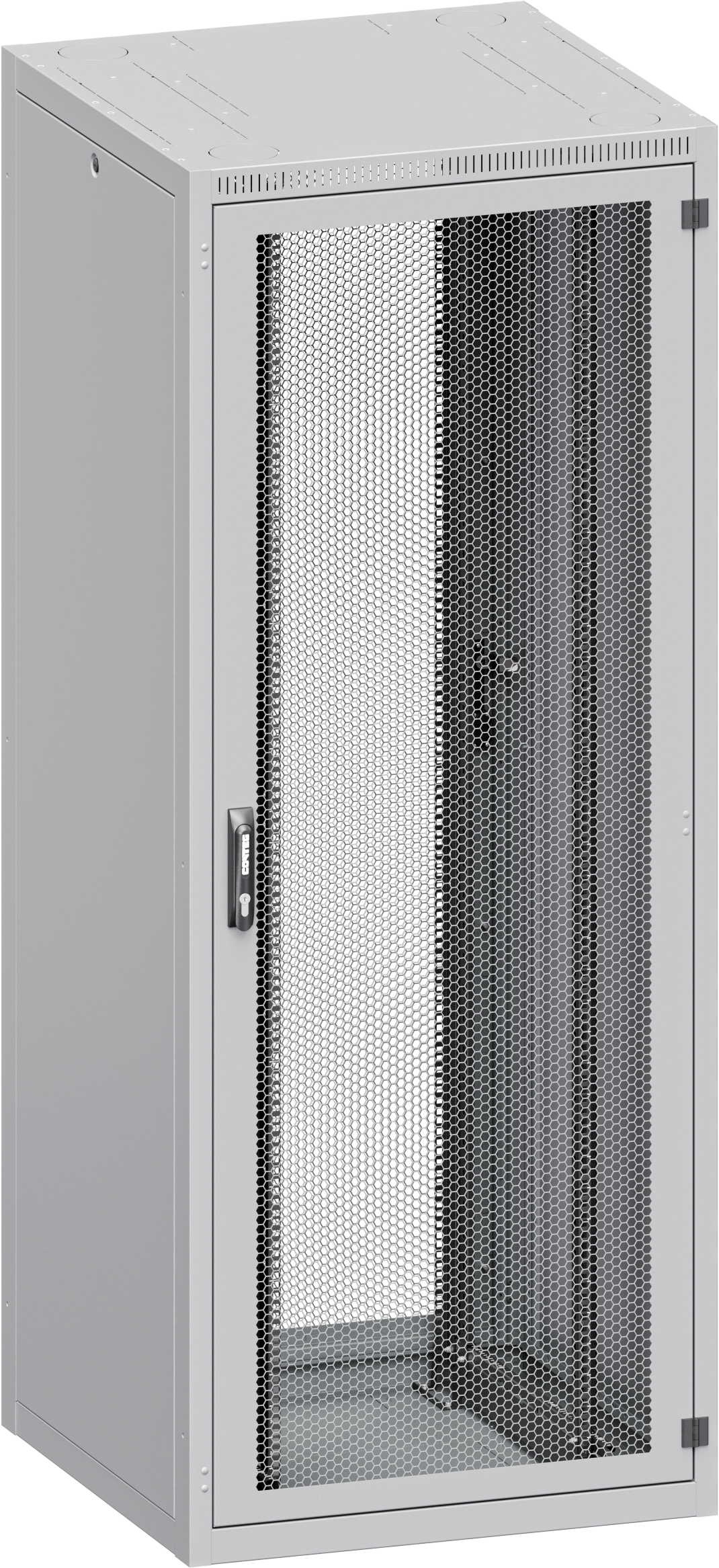

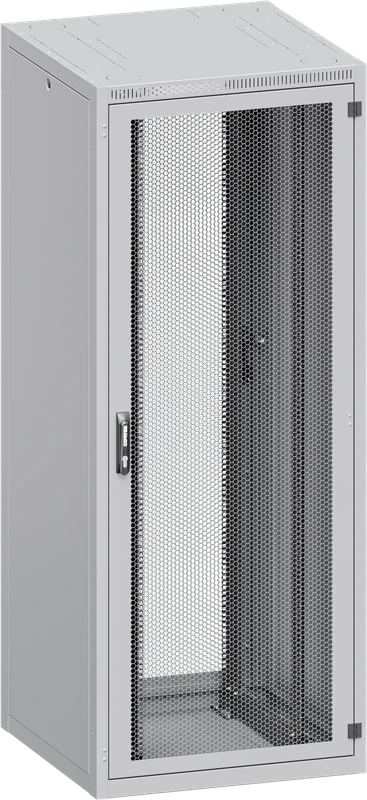

Dveře K dispozici 4 typy dveří (typ G, S, P a W) pro přední či zadní instalaci a 1 typ zadního panelu. Úhel otevírání dveří 180°, snadno zaměnitelný směr otevírání, výklopná klika s výměnným DIN profilem
Bočnice Snadno odnímatelné, vybavené zámkem
Horní a spodní kryty Otvory pro ventilační jednotku a kabelové vstupy, vylamovací provedení, počet závisí na konkrétním půdorysu
Lišty 2 páry posuvných 19" lišt L
IP krytí IP30
Barevné provedení RAL7035 nebo RAL9005
Nožičky a kolečka Nastavitelné nožičky, kolečka a brzděná kolečka
Standardní konfigurace

2 páry vertikálních 19" posuvných lišt L, značení jednotlivých instalační pozic včetně čísla pozice,

1 pár bočních panelů se zámkem

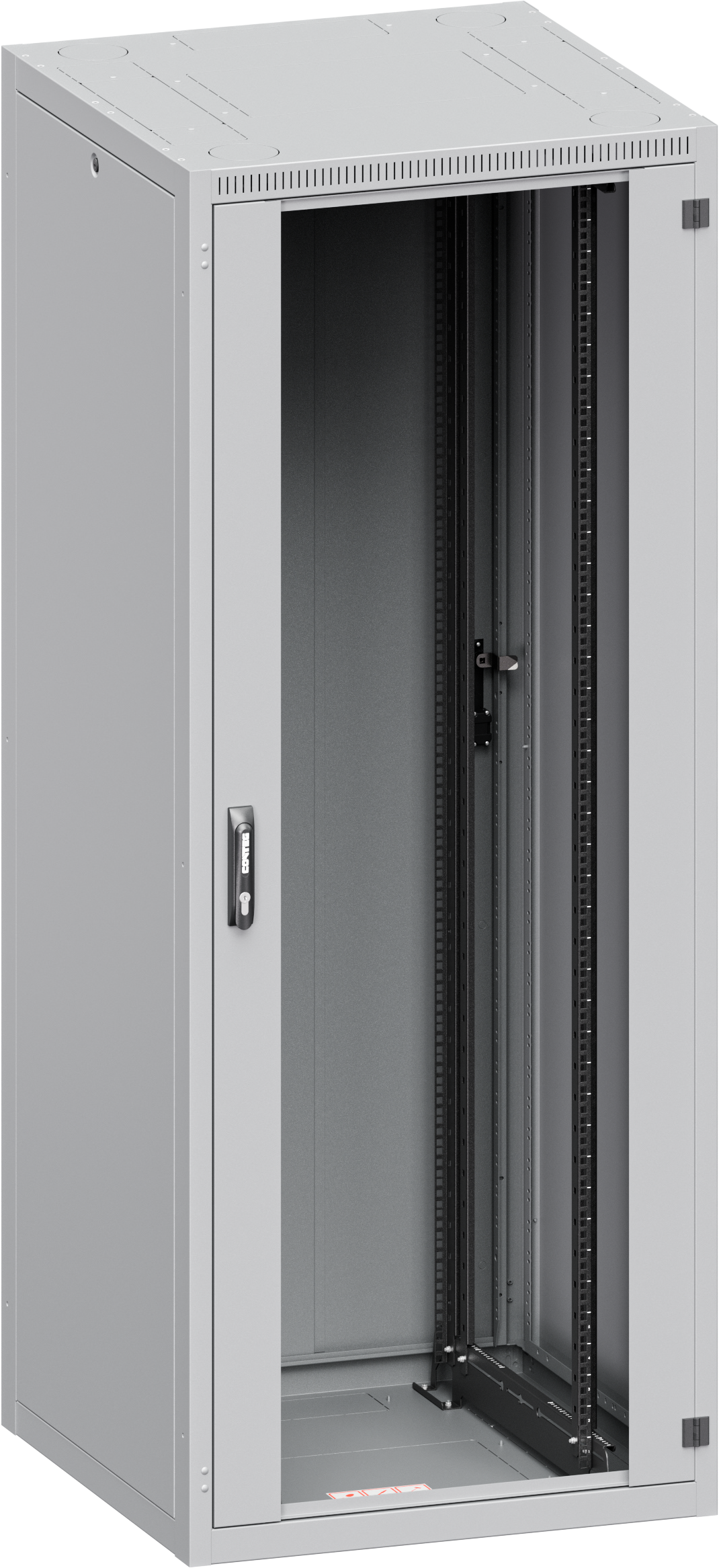

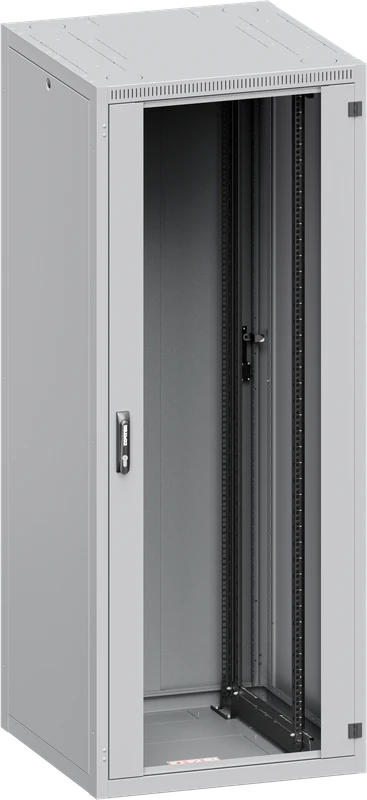

Přední skleněné dveře s pákovým jednobodovým zámkem, výměnnou DIN vložkou, univerzální klíč 333

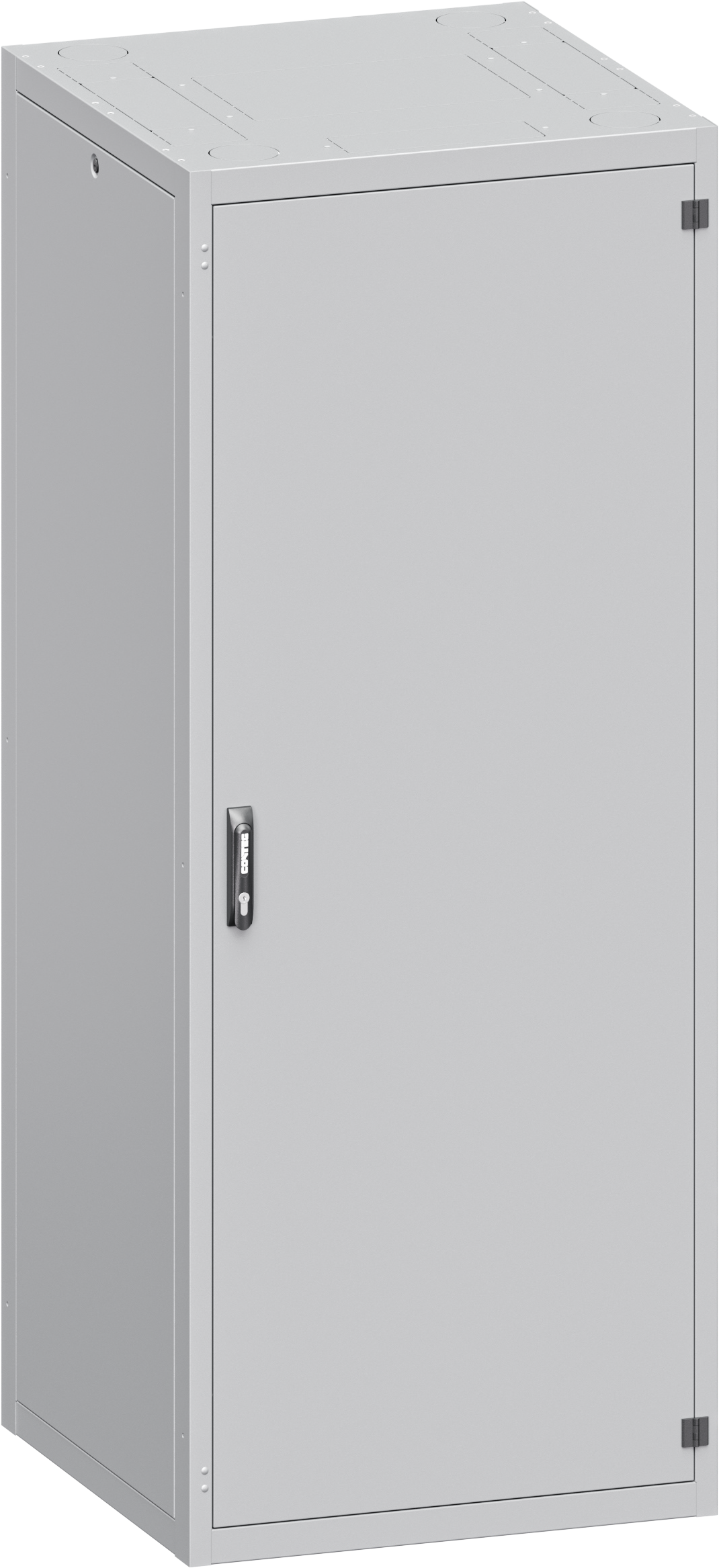

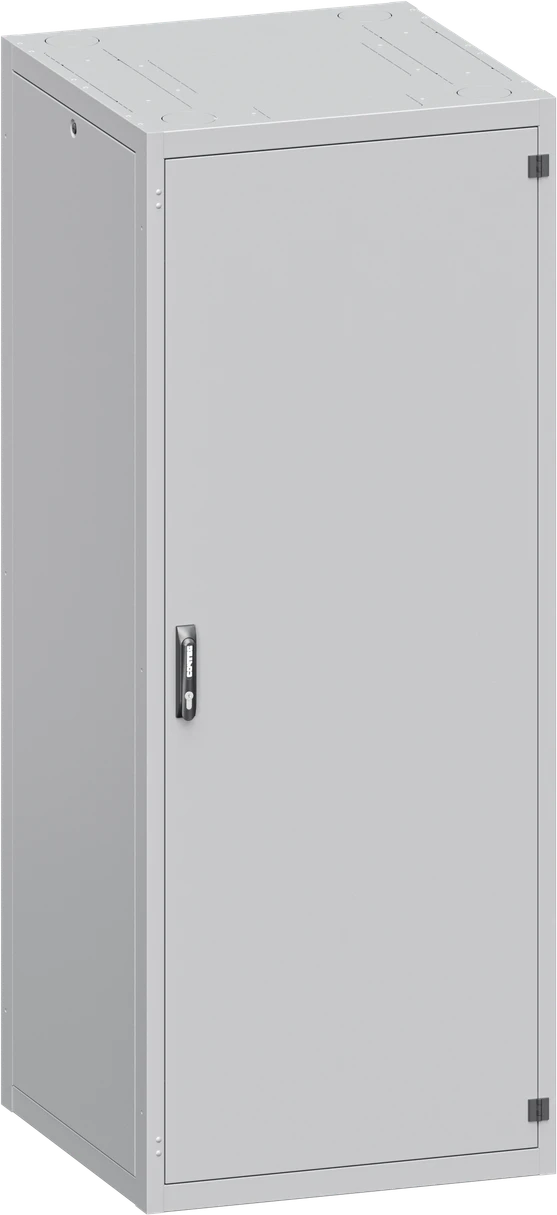

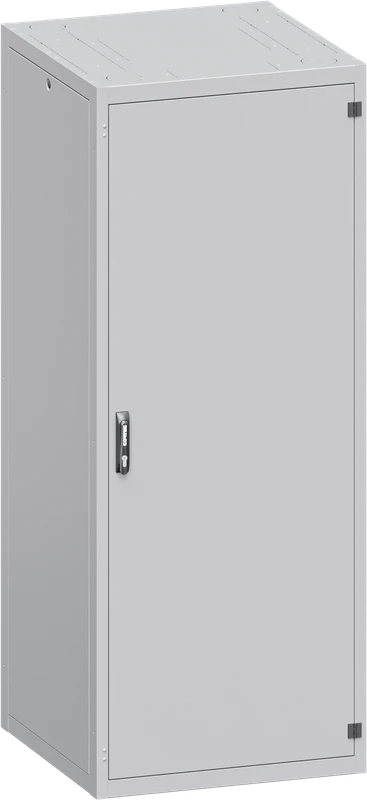

Zadní plechový panel s kabelovým vstupem pro vstup kabelů, univerzální klíč

Plechové vylamovací záslepky kabelových vstupů a otvorů pro ventilační jednotky

Zemnící sada

4x Nastavitelné nožičky

28x montážní sada

Informace Další konfigurace jsou k dispozici, více informací v přiloženém Data Sheetu
