Serie 110
Vhodné pro řídicí, testovací nebo kontrolní aplikace s čelním displejem.
Stolní krabice pro elektroniku Serie 110 jsou vhodné pro řídicí, testovací nebo kontrolní aplikace s čelním displejem.
POPIS
- Moderní design orientovaný na funkčnost, navržený tak, aby optimalizoval jak montáž skříně nebo zařízení, tak využití vnitřního prostoru
- Základní konstrukce skříně pomocí dvou bočních hliníkových lisovaných profilů, ocelových krytů víka/podstavce a plastových držáků, ke kterým jsou oba panely připevněny
- Boční profily obsahují lišty pro montáž desek plošných spojů nebo jiných komponentů

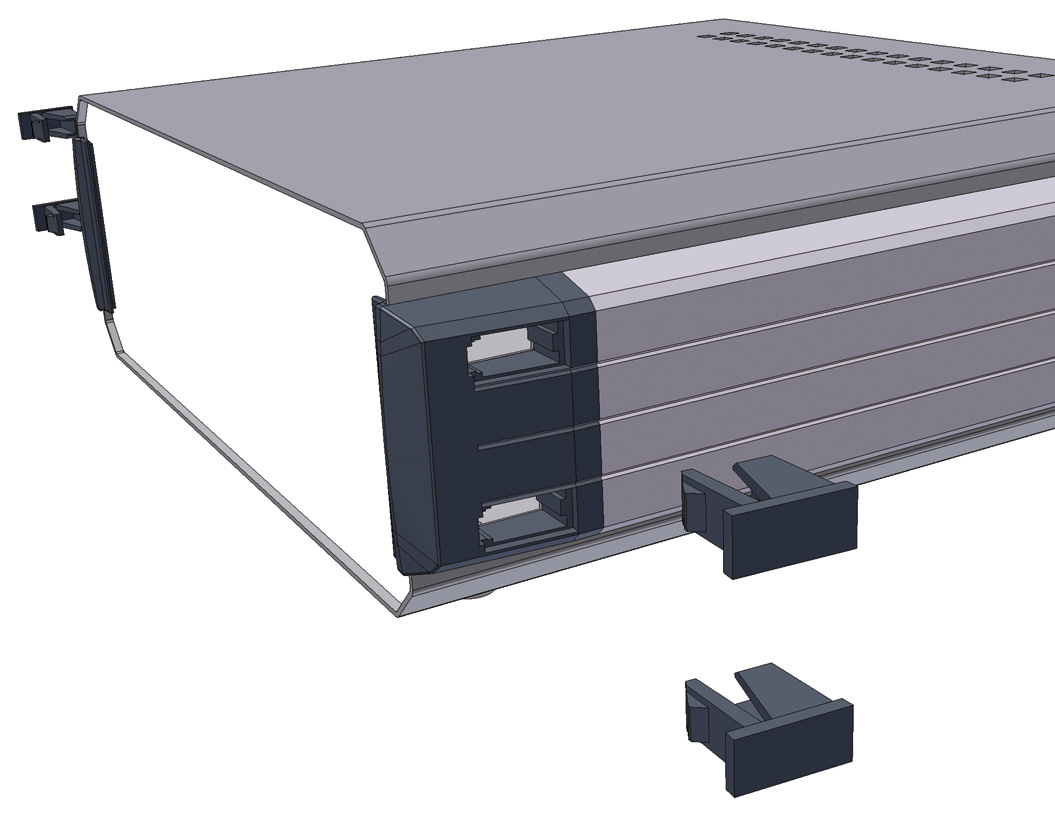

- Přední držáky obsahují úchyty v typech 5, 6 a 7, s víky, které lze přizpůsobit firemní barvě
- Víko a spodní kryt lze demontovat nezávisle na sobě
- Na zadní části víka a krytu základny jsou větrací otvory
- Čtyři velikosti s malým profilem mají čtyři protiskluzové nožičky

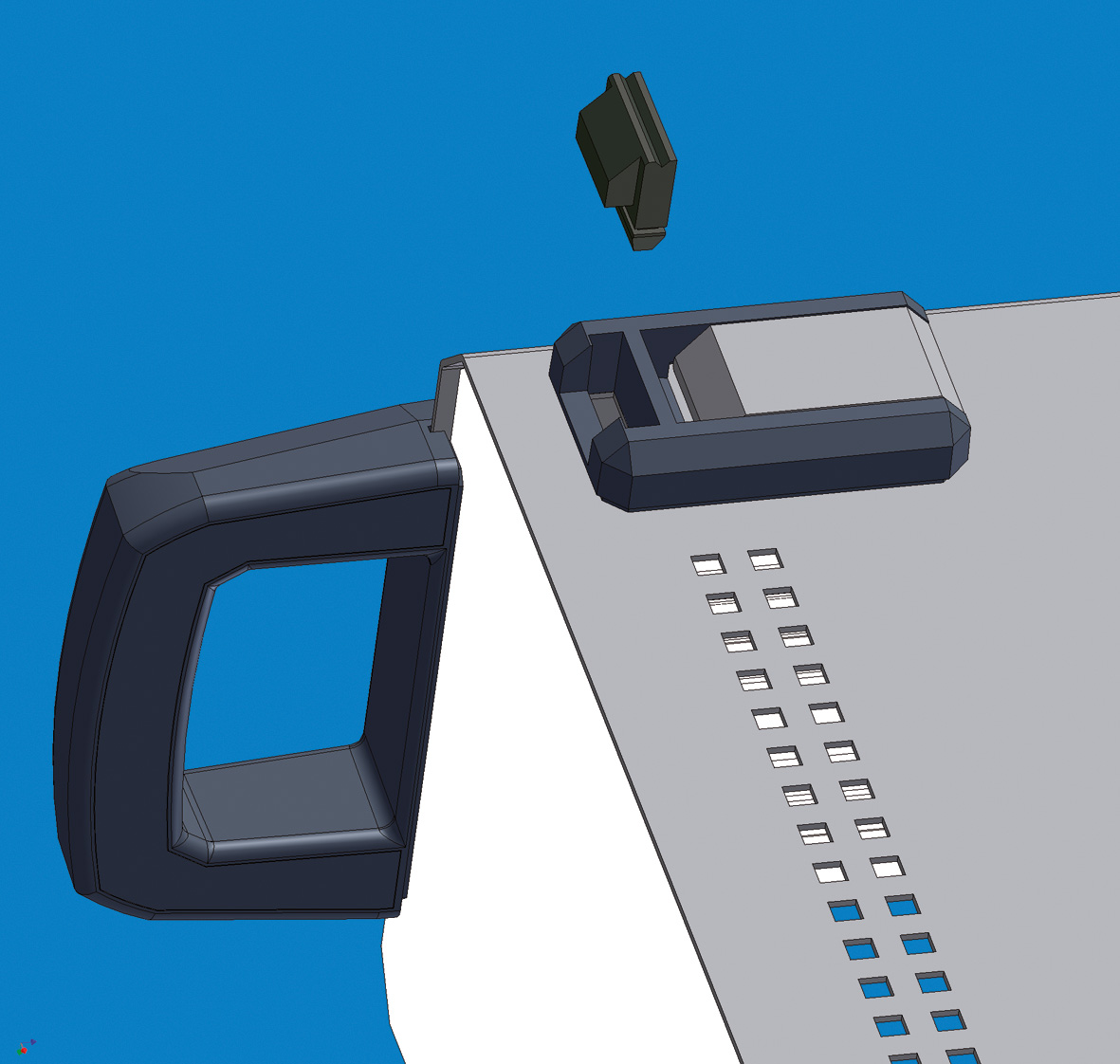

- Tři větší velikosti jsou dodávány s výklopnými nožičkami
- Odolnost vůči teplotám do 85 °C (plastové kusy)
MATERIÁLY A POVRCHOVÁ ÚPRAVA
- Víko a podstavec – 1 mm ocelový plech, epoxidový lak s texturou, grafitově šedá barva
- Boční profily – 6063 hliníkový výlisek, matně stříbrně eloxovaný
- Přední/zadní panely – 1070 hliník, tloušťka 1 mm (typy 1, 2, 3, 4) nebo 2 mm (typy 5, 6, 7), stříbrně eloxované
- Držáky a naklápěcí nožičky – vysoce kvalitní vstřikovaný ABS, grafitově šedá barva
VOLITELNÉ
- Speciální vrtání na zakázku, sítotisk, jiné barvy na vyžádání
