Relé Box 8

Relé Box 8 vytváří 8 reléových výstupů z jednoho inteligentního portu.

Relé Box 8 je speciálně navržené víceportové relé pro pokročilé řízení procesů s 8 přepínacími reléovými kontakty pro manuální ovládání nebo lze ovládat prostřednictvím upozornění. Relé Box 8 se snadno ovládá pomocí čidel nebo detektorů. Relé může poskytnout automatické odpovědi na změny stavu snímače. Nastavení Reléového Boxu 8 je snadné s vestavěnou auto detekcí a uživatelsky přívětivým webovým rozhraním.

Automatická reakce na změnu čidla dává uživatelům větší flexibilitu při reakci na změnu v prostředí. Automatická reakce eliminuje potřebu zásahu uživatele během poplachu, zabráněním vzniku škod například zapnutí/vypnutí preventivních zařízení.

  • Ovládání napájení
  • Zap/Vyp ovládání chladících zařízení
  • Aktivace alarmů
  • Řízení procesů
  • Systémy řízení energie

Zařízení je vhodné pro RAMOS Ultra, RAMOS Plus a RAMOS Optimax.

Vyžaduje externí napájení 7,5 VDC (RMS-UPW).

Parametr Hodnota
Objednací kód RMS-U-RB-8
Vhodné pro RAMOS Ultra, RAMOS Plus a RAMOS Optimax
Kontakty

8 přepínacích reléových kontaktů

Signalizace

8 LED signalizací indikující stav relé a 1 LED signalizaci zobrazující napájení

Pracovní proud

16 A

Max. provozní napětí

380 VAC, 125 VDC

Max. provozní proud

16 A

Max. spínací výkon

4000 VA, 480W s odporovou zátěží 2000 VA, 240 W při induktivní zátěži ( PF = 0,4 )

Spotřeba

Typická 2.475 Watt, 0.495 A

Rozměry

216x138x46 mm

Pracovní teplota

-40°C ÷ 85°C

Skladovací teplota

-40°C ÷ 85°C

Součástí balení

1,5 m kabel LAN CAT 5, držáky pro montáž do 19" rozvaděče

 Ostatní

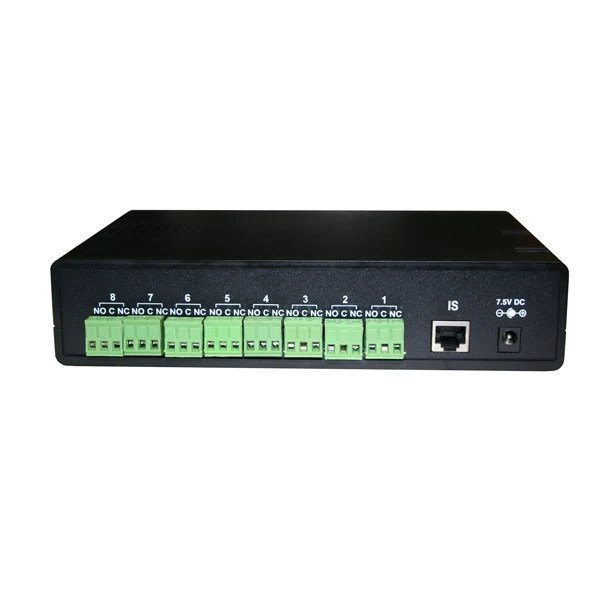

Každé relé má 3 svorky (NO – spínací, NC – rozpínací a COM – společný kontakt)

PCB, konektor a kontakty zatížitelné maximálně 5A 30VDC , 1A 220VAC

Až 64 (8 relé na jednom inteligentním portu) relé na jediném zařízení RAMOS Ultra

Vyžaduje externí napájení 7.5VDC (RMS-U-PW)

Zatížitelnost kontaktů relé: Materiál kontaktu AgCdO

Automatické rozpoznání zařízení

Připojení se provádí pomocí standartního síťového kabelu CAT5/6
